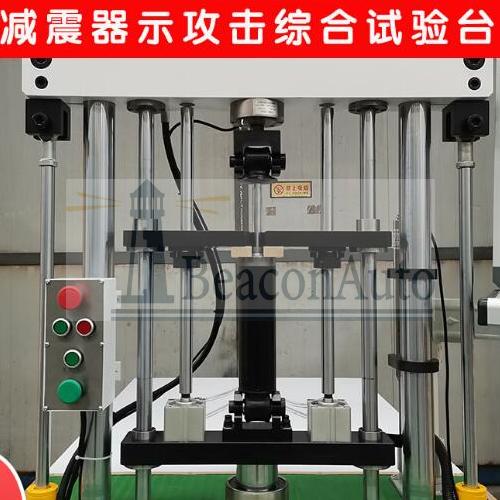

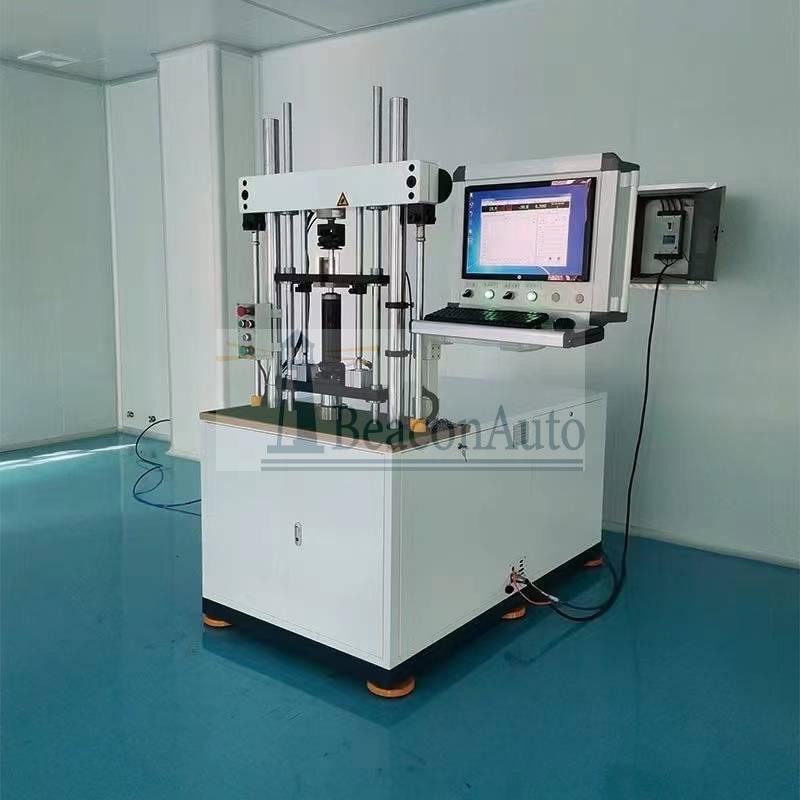

PWS-20減震器疲勞示功一體機 一、簡介： PWS-20減震器疲勞示功一體機廣泛應用于材料和零部件的動、靜態力學性能試驗，包括材料和零部件的拉伸、壓縮、低周和高周疲勞等試驗。配置高低溫箱可進行高低溫力學試驗。 電液伺服動靜wan能系列試驗機的研制、開發過程中博采國際著名電液伺服動態試驗機公司的開發制造經驗，采用“單元化、模塊化、標準化”開發理念，吸取國際xian進電液伺服動態試驗機技術，結合國內用戶的實際使用狀況設計而成。電液伺服動態試驗機的關鍵配套元件選用國際、國內同類產品的著ming品牌產品。大大提高了系統的穩定性和可靠性，系統的關鍵單元和元件均采用當今國際xian進技術制造，整個試驗系統的整體性能與國際著名動態試驗機公司產品技術水平相當。該系列產品具有使用方便，控制精度高，可靠性好等特點。 20疲勞試驗機是我公司研制的系列動靜wan能試驗機產品之一。試驗機主機、恒壓伺服泵站、液壓夾頭等關鍵部件為我公司設計制造，伺服閥、密封件等關鍵外購件均選用國際、國內同類產品的著名品牌產品，大大提高了系統的穩定性和可靠性，試驗機的整體性能與國際先進產品技術水平相當。符合TBT/T3329-2013、X1-J-1-2017、TBT/T2074-2010等相關標準要求。

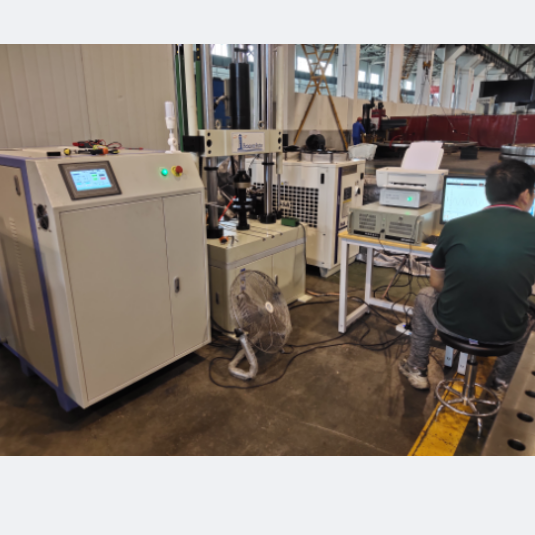

二、方案描述： 20 kN電液伺服動靜wan能試驗機主要由一臺主機(上置20kN伺服直線作動器)、液壓夾頭及其液壓驅動模塊、一套恒壓伺服泵站（流量36L/min、系統壓力21MPa）、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。 三、減震器疲勞示功一體機主要技術性能指標： 1、zui大靜態試驗力：±20kN zui大靜態試驗力；±20kN 2、試驗力測量范圍： 1～100.%（全程不分檔）；測量精度：±1% F.S 3、試驗空間： 3.1zui大可調整試驗凈空間：900mm 3.2有效立柱間距： 600mm 4、作動器行程范圍： 0-200mm 5、試驗機準確度： 5.1力、變形測量準確度：優于示值的±0.5% （靜態）優于示值的±1.0% （動靜態） 5.2位移測量準確度：優于示值的±0.5% （靜態）優于示值的±0.5% （動靜態） 5.3試驗力平均負荷波動度：±1%; 5.4試驗力動態負荷波動度：±1%； 6、試驗波形：矩形波、三角波、方波、正弦波、鋸齒波、及用戶自定義波形。 7、試驗頻率：0.01～30Hz（3Hz時幅值為（0.7～1.3）倍工作荷載） 8、疲勞次數：1×107次（任意可設） 9、控制方式:力、位移、變形PID 閉環控制，并可實現任意控制模式的平滑無擾切換。 10、配置液壓泵站：流量36L/min，壓力21Mpa。 11、配置操作計算機及打印輸出設備一套。 12、試驗軟件：適用于 Windows試驗平臺下操作。與控制系統配合，可控制試驗系統完成各類動靜態力學性能試驗，裝夾不同的試驗工裝可實現預埋槽道的錨栓、T型螺栓、預埋混凝土中等各項試驗要求。軟件在控制試驗系統工作的同時，具有繪制符合靜態試驗要求的各類試驗曲線，各類試驗管理、數據存儲、試驗報告打印等功能。 四 減震器疲勞示功一體機系統配置清單:
| 項目名稱 | 數量 | 產地 | 1 | 主機 | 機架（含立柱、橫梁、工作臺等） | 1套 | 自制 | 伺服直線作動器 | 1套 | 靜壓支撐 | 高速密封元件 | 1套 | 德國Busak+Shamban | 流體連接件及高壓膠管 | 1套 | 美國Parker公司 | 伺服閥 | 1 | 襄樊航宇 | 位移傳感器LVDT | 1 | MTS | 負荷傳感器 | 2 | Iterface | 液壓夾頭 | 2 | 自制 | 液壓元件 | 1套 | 上海立新、溫州黎明 | 橫梁驅動模塊 | 1套 | 液壓閥采用專用轉閥 | 2 | 40L/min恒壓伺服泵站 | 油箱 | 1 | 自制 | 電機 | 1 | ABB | 內嚙合齒輪泵油泵 | 1 | 日本NACHI | 主溢流閥 | 1 | 日本NACHI | 冷卻器 | 1 | 寧波國力 | 電接點溫度表 | 1 | 天津鷗迪公司 | 流體連接件 | 1 | 美國Parker公司 | 其它液壓附件 | 1 | 上海立新、溫州黎明 | 強電啟動單元 | 1 | 自制 | 3 | 液壓驅動模塊 | 液壓閥塊 | 2 | 自制 | 液壓強迫夾頭液壓驅動模塊 | 1 | 自制 | 流體連接件 | 1 | 美國Parker公司 | 控制閥 | 1 | 專用轉閥 | 4 | 全數字伺服控制器 | 1 | Doli I5 | 5 | 試驗應用軟件包 | 1 | 自制 | 6 | 計算機 | 1 | 研華工控機 | 7 | A4激光打印機 | 1 | 惠普公司 | 9 | 用于伺服作動器和恒壓伺服泵站的沖洗附件 | 1 | 自制 | 12 | 引伸計（100/25） | 1 | 北京鋼研院(選配) | 13 | 拉伸附具（液壓夾頭） | 1套 | 自制 | 14 | 壓縮附具 | 1 | 自制 | 15 | 三點彎曲附具 | 1 | (選配) | 16 | 剪切附具 | 1 | (選配) | 17 | 流體連接元件 | 1 | 美國PARKER公司 | 18 | 信號線、連接電纜 | 1 | 濟南 | 19 | 500VA UPS電源 | 1 | 山特 | 20 | 備用3u精密濾油器濾芯 | 3 | 溫州黎明 |
