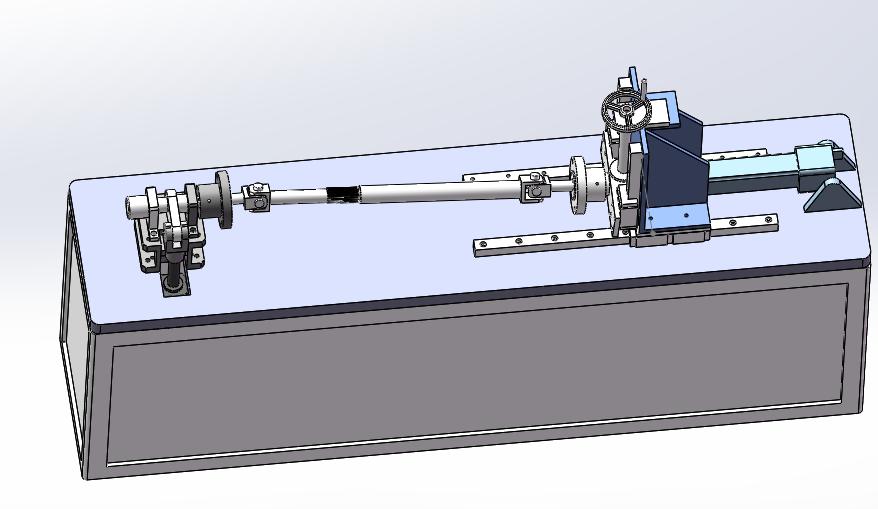

DMT1070拉扭組合疲勞試驗機 拉扭組合疲勞試驗機產品型號：DMT1070 拉扭組合疲勞試驗機適用范圍：DMT1070拉扭組合疲勞試驗機用于方向盤花鍵套，常規金屬材料，汽車金屬橡膠組件、異形結構件等的動態疲勞性能的試驗。加載部分分為扭轉部分，和水平滑動部分，雙路電動伺服加載，低功耗，低噪音，。兩端加載軸線上下可調，調整范圍0-200mm,兩端配置力仿耦合裝置，即扭轉傳感器不受拉力，拉力傳感器不受扭力。 拉扭組合疲勞試驗機 技術參數 2.1.1 直線作動器最大力：±5000N，示值精度±1% 2.1.2 擺動作動器最大扭矩：±50Nm，示值精度±1% 2.1.3 直線作動器振幅：±50mm，示值精度±0.5%·FS。 2.1.5 位移測量范圍：±30mm 2.1.6 位移測量精度：示值的±1% 2.1.5 角度測量范圍：±15度 2.1.6 角度測量精度：示值的±1% 2.1.7 試驗力全程不分檔，傳感器分辨力0.05% 2.1.8 試驗空間：500mm 2.1.10 軸向扭轉頻率范圍：0.01～15 Hz 2.1.11 水平軸向拉壓頻率范圍：0.01～5 Hz 2.1.12 試驗計數范圍：0-9999999 2.1.13 主機尺寸（約）：1700mm×500mm×700mm 2.1.15 電源功率：單相 AC 220V 4kw。 拉扭組合疲勞試驗機 性能特點 2.2.1 動態疲勞試驗：可以進行的正弦波、三角波、斜波、組合波、組合斜波試驗，可以設定多組各種波形組合,實現掃頻掃幅波形組合。 2.2.2 可以設定試驗波形的幅值、平均值、頻率，顯示試驗數據、實時曲線。 2.2.3 設定間隔次數存儲試驗數據和波形曲線。 2.2.4 數據處理及分析：動態試驗數據處理分析；試驗結果打??；試驗曲線繪制。 2.2.6 控制方式： 位移、負荷、變形。角度 扭矩 2.2.7 計算機控制：負荷計算機自動調零，換檔。變形計算機自動調零，換檔。位移計算機換檔。位移、角度，負荷，扭矩、變形的P、I、D計算機調節。函數發生器波形控制。位移、負荷、變形三種控制方式平滑切換 2.2.8 函數發生器：波形有正弦波、三角波、方波、斜波、正鋸齒波、負鋸齒波、組合波、組合斜波。 2.2.9 保護：過載保護、限位保護、斷裂保護。 拉扭組合疲勞試驗機組成 試驗機主要由主機、主機控制電路、測量控制系統、軟件等組成。 序號 | 名 稱 | 關鍵部件 | 數 量 | 備 注 | 1 | 主 機 | 水平5kN作動器 | 1套 |
| 2 | 擺動200Nm作動器 | 1套 |
| 3 | 工作臺 | 1件 |
| 4 | 扭矩傳感器 | 1件 | 動態專用 | 5 | 負荷傳感器 | 1件 | Visay世銓 | 6 | 電機 | 2臺 | 松下 | 7 | 控制系統 | 主控制柜 | 1臺 |
| 8 | 計算機 | 1臺 | HP | 9 | 打印機 | 1臺 | HP | 10 | 隨機文件 | 產品使用說明書 | 1份 |
| 11 | 軟件使用說明書 | 1份 |
| 12 | 合格證 | 1份 |
| 13 | 裝箱單 | 1份 |
|
更多拉扭組合疲勞試驗機資料請電話聯系我們濟南信標自動化設備有限公司。
|
