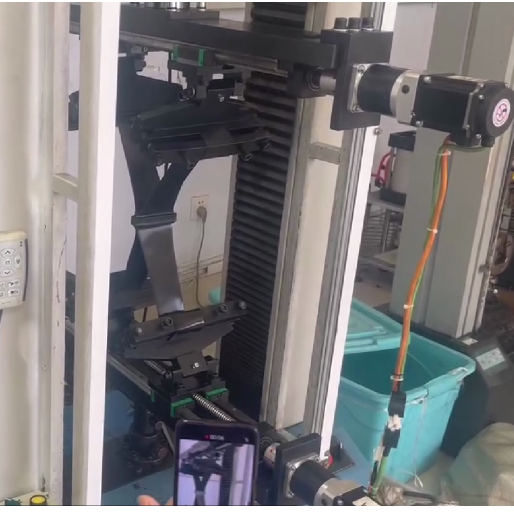

土工格室雙向拉伸試驗機 土工格室XY型拉伸試驗機功能介紹： 土工格室雙向拉伸試驗機用于測試格室在四軸拉伸狀態下，節點及母材的力學性能，其中：兩軸移動另外兩軸相對固定，（其中固定端具中心位置可調，并具有鎖緊功能，根據格室尺寸大小不同調整相對位置，中心點不便。），四根拉伸主梁交叉布置，每條拉伸梁下面分別布置兩組導軌，起到導向和拉伸時防轉的功能，活動橫梁移動時同步運行，在格室分力作用下，驅動拉伸工裝嚴主梁的導軌槽移動，拉伸工裝下面分布三組約束軸承， 測試過程可以是雙軸加載也可單軸加載，兩者獨立控制互不干擾， 測試系統設計之初參照市面已有格室形式，拉伸工裝可以互換，滿足封閉式和開放式格室的拉伸測試 產品在原有基礎上完善了，格室起始端拉伸工裝，盡量保證在拉伸時，起始端的節點不處于zui大力位置。
土工格室雙向拉伸試驗機軟件簡介 SupTest專業定制測控軟件，軟件中包含標準中要求的測試手段和數據處理方式。 數據庫采用ACCESS格式，方便攜帶和擴展，數據實時導出，可提取原始數據 同時可實時顯示三路采集，并可任意切換；外加顯示三路計算速度 試驗時，可同時顯示XY軸多個曲線，可以設定需要顯示的坐標，例如：載荷－時間，載荷－位移，應力－應變等多種曲線，坐標滿度自動調節， 可以重新讀取已經完成的試驗，可以對試驗曲線進行放大、縮小、平移，可以選擇顯示并標注特征位置?？梢允潞笮薷脑囼瀰?shù)，可以強制指定特征點位置，并且重新計算修改后的結果，也可以還原。 很好支持用戶自定義Excel報告，每個試驗可以支持多個用戶自定義報告，支持把試驗分析的曲線輸出到用戶自定義報告中 可以方便添加新的試驗標準庫，可以在現有的標準上方便添加試驗，可以針對每個試驗設置不同的輸入、輸出項目，也可針對每個試驗設置不同的報告格式，以及多個自定義報告。 可以在現有試驗的基礎上設定試驗加載的流程，試驗步驟設置靈活方便，通俗易懂。 試驗機設計、制造、檢驗依據下列標準相關條款 GB/T2611-2007《試驗機通用技術要求》 JJF1103-2003《wan能試驗機計算機數據采集系統評定》 JJG139－1999《拉力、壓力和wan能試驗機的檢定規程》 GB/T19274-2003《土工合成材料 塑料土工格室》 GB/T19274-xxxx《土工合成材料 塑料土工格室》 電氣系統： （1）采用交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。 （2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。 （3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。 土工格室雙向拉伸試驗機控制系統： 我公司自主研發的全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 1、實現了試驗力、試樣變形、位移和試驗進程的四種閉環控制； 2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔； 3、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更 土工格室雙向拉伸試驗機技術參數: 整機指標 序號 | 檢驗項目 | 技術要求 | 1 | Zui大試驗機 | 150KN（雙通道） | 2 | 試驗力分辨率 | 1/300000全程不分檔 | 3 | 力值示值相對誤差 | 1%-100.%量程范圍內 ±0.5% | 4 | 變形測量范圍 | 0.2%～100.%FS | 5 | 變形分辨率 | 1/300000全程不分檔 | 6 | 變形示值誤差 | 優于±0.5% | 7 | 試驗力零點相對誤差 | ±0.1% | 8 | 位移分辨率 | 0.025mm | 9 | 力控速率調節范圍 | 0.005～5%FS/s | 10 | 力控速率控制精度 | 速率＜0.05%FS/s時，為設定值的±2%以內； 速率≥0.05%FS/s時，為設定值的±1%以內； | 11 | 變形速率調節范圍 | 0.005～5%FS/s | 12 | 變形速率控制精度 | 速率＜0.05%FS/s時，為設定值的±2%以內； 速率≥0.05%FS/s時，為設定值的±1%以內 | 13 | 位移速率調節范圍 | 0.001～500mm/min | 14 | 位移速率控制精度 | 速率＜0.5mm/min時，為設定值的±1%以內； 速率≥0.5mm/min時，為設定值的±0.5%以內 | 15 | 恒力、恒變形、恒位移控制范圍 | 0.4%-----100%FS | 17 | 梁移動最大距離 | 1500mm（暫定） | 18 | 有效試驗跨度 | 25000mm（暫定） | 19 | 橫梁移動行程 | 1100mm | 20 | 設備尺寸（長x高x寬） | 4000x4000x820mm | 21 | 電源電壓（須有可靠的接地） | ～220V±10% 50Hz | 22 | 機器重量 | 約6500kg |
系統配置清單： 序號 | 名 稱 | 規 格 | 數 量 | 備 注 | 1 | 雙向框架機架 | 4000x4000 | 1套 | 公司自產 | 2 | 工作臺 | 4000x4000 | 1套 | 公司自產 | 3 | 牽引大梁 | 420x2400 | 2套 | 公司自產 | 4 | 牽引小梁 | 200x2400 | 2套 | 公司自產 | 6 | .直線導軌 | HGH35 | 8套 | TBI | 7 | 滾珠絲桿 | FU5010 | 4套 | TBI | 8 | 伺服電機及驅動器 | MGMH1322 | 2套 | 日本松下 | 9 | 手動調整總成 |
| 2套 |
| 10 | 測力傳感器 | PSD-20SJ | 2套 | 美國世銓 | 11 | 測控板卡及軟件 | ET813A | 2套 | 公司自產 | 12 | 控制柜 | T1200 | 1套 |
| 13 | 隨機技術文件 |
| 1套 |
| 14 | 隨機線纜 |
| 若干 |
| 15 | 其他工裝 |
| 若干 | 具體待定 | 16 | 拉伸工裝 |
| 12套 |
|
|
|
|
|
|
標簽：土工格室雙向拉伸試驗機
|
