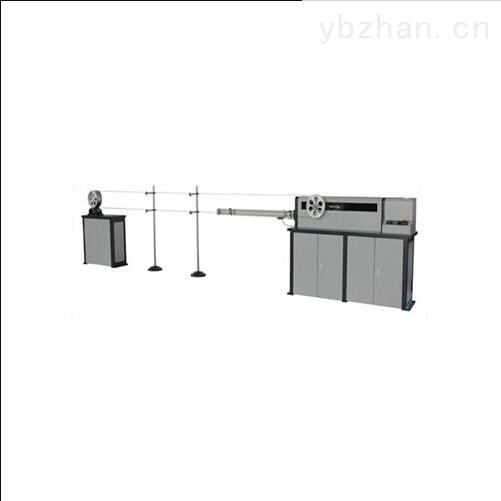

GLW-100 微機控制光纜拉伸應變試驗機 1.用途： GLW-100 微機控制光纜拉伸應變試驗機適用于測試光纜在規定拉伸負載 (通常是安裝期間允許的負載) 范圍內的拉伸性能， 即測定光纜中光纖的衰減變化、光纖應變和 (或) 光纜的應變與拉伸負載的函數關系。 2.微機控制光纜拉伸應變試驗機特點： 本設備采用計算機控制，伺服電機驅動，精密滾珠絲杠傳動加載，精密負荷傳感器信號 測量。具有加載平穩，測量準確，控制響應迅速，控制方式多樣，能方便、準確地實現負荷、伸長 的數字標定，具有滿載保護及位置保護等特點。
3、微機控制光纜拉伸應變試驗機技術參數： 1)產品型號：GLW-100 2)最大試驗力：100kN 3)力測量范圍： (1%~100.%) F.S. 4)力分辨率： ±500000 碼，全程不分檔，分辨率不變 力示值準確度： ±0.5% 5)力保持時間：不低于 3 小時，可任意設置 6)力保持時間：不低于 3 小時，可任意設置 7)力保載相對誤差： ±0.5% 8)變形測量標距：1000mm 9)變形測量范圍： (0~50) mm 10)變形分辨率：0.001mm 11)變形示值準確度： ±0.5% 12)位移顯示分辨率：0.001mm 13)位移控制分辨率：0.000015mm 14)位移示值準確度： ±0.5% 15)位移速率調節范圍： (0.01~500) mm/min ，任意設置 16)位移速率相對誤差： ±0.5% 17)拉伸空間：25m 18)有效拉伸行程：1000mm 19)可夾持光纜zui大直徑：30mm 20)卡盤直徑：900mm 或 600mm (或根據所測光纜試樣的直徑按相關標準確定，一般 不小于光纜試樣的直徑 30 倍) 21) 重量：3500kg 4.微機控制光纜拉伸應變試驗機產品配置： 1) 伺服驅動器、伺服電機： 日本松下 2) 負荷傳感器：美國 3) 變形測量裝置：上海 4) 減速機：恒星減速機 5) 導輪組：自制 6) AEC- 1200 控制器：自制 7) 工控機：自制 5. 安裝要求： 1) 主機電源：單相，AC220V±10% ，50~60Hz ，2kW。 2) 計算機電源：單相，AC220V±10% ，50~60Hz ，0.5kW。 3) 安裝在穩固的基礎上，水平度≤0.2/ 1000 ，周圍留不小于 1 米的空間。 4) 環境溫度：25℃±10℃ ，濕度： ≤80%不結露。 5) 室內無振動、無腐蝕性介質。 標簽：GLW-100微機控制光纜拉伸應變試驗機
|
