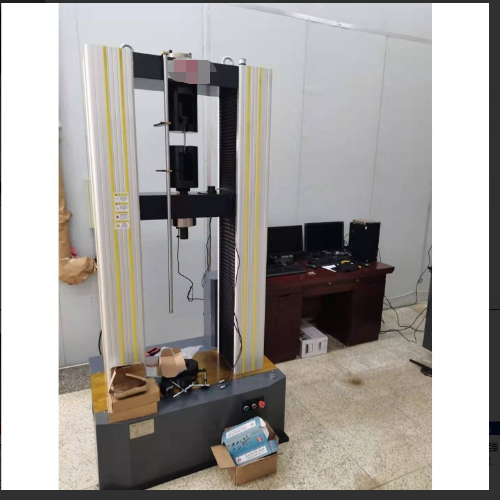

避雷器抗彎拉伸試驗機 絕緣子抗折 拉力抗壓彎曲 產品簡介： 避雷器拉力抗壓彎曲試驗機計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗.
