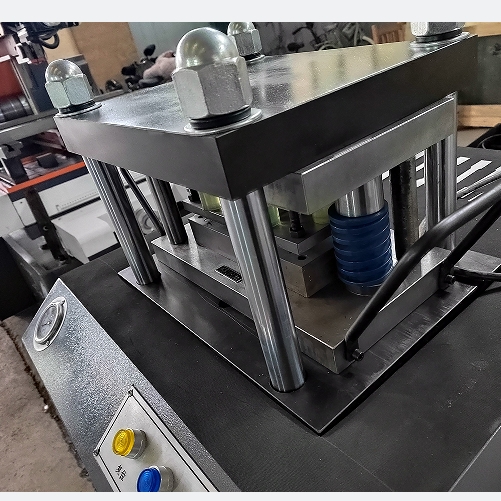

YZY-I型啞鈴形液壓式板材試樣制樣機 一、 設備主要用途 YZY-I型啞鈴形液壓式板材試樣制樣機主要用于壓制薄板等材料的標準試樣，如更換模具或其他附具，還可作為一般壓力機使用，拓展更多的使用功能。 二、 設備主要構成 該機由主機、液壓缸、液壓源和相應工裝模具組成，主機受力框架采用整體鋼板加工而成，剛性好，結構簡單，操作方便。液壓源采用三相電機驅動高壓油泵，安全閥限制最高壓力，由電動換向閥實現油路換向，即活塞桿的向上壓剪運動和向下復位移動等動作。 設備具有結構先進、噪音小、效率高、無污染、操作輕便、運行安全等特點。
三、 液壓式板材試樣制樣機主要技術參數 1.最大壓力負荷：300KN 2.加工試樣厚度范圍：0.1-3.0mm（根據板材厚度范圍選擇模具）； 備注可選模具規格：0.1-0.5mm ；0.5-1.0mm；
1.0-1.5mm；1.5-2.0mm；;
2.0-2.5mm；2.5-3.0mm。 3.試樣寬度：90-95mm 4.活塞直徑ф140mm 5.模具最大行程100mm； 6.外形尺寸（長X寬X高）：695×855×1050mm 7.電源：380V 1.1KW 四、液壓式板材試樣制樣機 設備特點 1、YZY-I為啞鈴形液壓式試樣制樣機。 2、YZY-I沖壓的試片符合GB/T13448-2006、GB/T9753-2007 、GB/T4156-2007要求。設備能夠根據模具將試樣一次壓制成型自動停止，試樣表面平整無劃痕，周邊無毛刺； 3、試樣模具有足夠好的強韌性，壓制過程中能承受300KN的壓力而不損壞，模具采用優質合金材料，不易磨損，使用壽命高； 4、開放的H型設計，可以方便放置試樣，對板材寬度尺寸沒有限制，能滿足各種形狀樣品要求。試樣模具能方便更換，隨機附帶模具一套； 5、設備能夠由一人獨立操作完成，操作過程一鍵完成，一次制樣時間小于1分鐘； 6、設備所用所有備件都易于購買； 7、1）安全 操作安全保護：本機在設計上采用安全操作模式，確保操作人員的人身安全； 系統安全保護:液壓系統設有安全閥進行壓力保護,電器系統有安全限位保護,以防模具被損壞; 2）方便 送樣——油泵啟動——沖裁——試樣落地——復位——手動取樣 3）設備應可靠接地； 五、操作規程： 1、根據需要，選擇合適尺寸的模具。 2、把選好的模具從左右方向放入工作臺與上橫梁之間，并保證其在四立柱的中間位置。 3、接上交流380V電源(三火一零，需接地線），打開設備后蓋門檢查油泵電機是否按順時針方向轉動（必須是順時針方向轉動）。 4、接好電源后，擰開急停按鈕。看模具上料處間隙是否能夠放進料去，如不能放進料，按“油泵啟動”按鈕后，按住“復位”按鈕，讓模具向上運動直到能放進料為止。 5、放好料后，按住“沖裁”按鈕，能聽到料被剪斷的聲音，聽到該聲音即可松開“沖裁”按鈕。 6、按“復位”按鈕直到料能取出為止。 7.試樣制作結束，按下急停按鈕，拉下空氣開關使設備斷電。 注意，如遇緊急情況，按下急停按鈕使設備斷電！ 標簽：液壓式板材試樣制樣機
|
