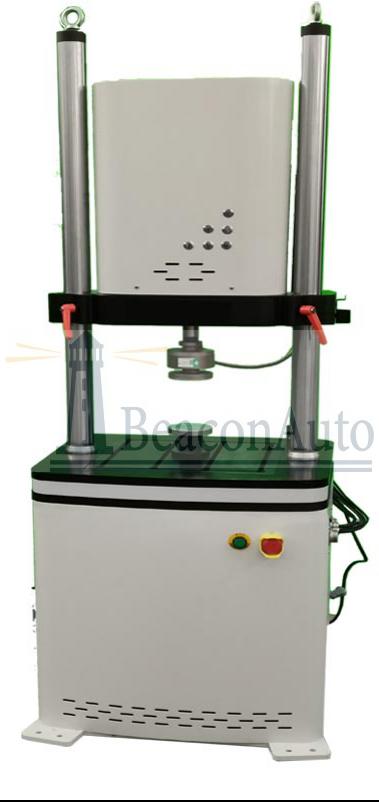

TPL-W20KN 微機控制電子減震疲勞試驗機 彈簧疲勞性能測試 TPL-W20KN 微機控制電子減震疲勞試驗機 彈簧疲勞性能測試設備簡介： 該系列試驗機是嚴格按照國家標準要求設計制造的零部件疲勞壽命測試專用檢測設備，廣泛應用于醫療行業的非金屬材料試樣的拉壓疲勞性能測試，由微機控制自動完成試樣的整個循環測試過程，并可打印出試驗報告。用戶在使用中可根據實際需要調整測試程序，操作極為方便?？商娲愋瓦M(jìn)口產品，是醫療機構、大專院校、科研單位、質檢機構等生產廠家、使用者之首選。 TPL-W20KN 微機控制電子減震疲勞試驗機 彈簧疲勞性能測試 設備組成： 1、落地門式加載主機 兩立柱門式設計，上橫梁十字結構，手動鎖緊，下端安裝有四個防震腳杯，大直徑立柱結構框架強度高。 2、伺服作動缸、驅動裝置（單通道）： 作動器有效行程±50mm，自帶高精度數字位移傳感器，并在作動器振幅極限位置設計緩沖區，避免運行失控產生損傷。 作動系統采用消隙裝置，力值自動定心，減小側向力，降低高頻拉伸試驗時的沖擊，有效改善試驗波形。 3、數據采集控制系統： 由單通道全數字動態伺服控制器、計算機和軟件以及附件等組成 4、高精度負荷傳感器 采用高精度負荷傳感器，過載能力120%。置于作動活塞前端，帶自鎖緊螺母。出廠前對傳感器標定完畢。 TPL-W20KN 微機控制電子減震疲勞試驗機 彈簧疲勞性能測試 設備功能： 材料試樣的疲勞性能檢測： （1）疲勞控制方式1:定變形疲勞試驗,有力-時間曲線,變形幅值-次數曲線，正弦波曲線 （2）疲勞控制方式2:定力值疲勞試驗,有變形-時間曲線,力值幅值-次數曲線，正弦波曲線 （3）軟件支持10Hz試驗頻率，實際頻率根據試樣的變形而變化,一般情況變形量大的情況下,頻率會降低! （4）通過檢測材料試樣的使用次數或力值衰減程度來判斷材料試樣是否合格。 （5）試驗過程中，試樣破損或者力值衰減到設定值,機器可自動停機，如果第一天沒有做完,第二天可以接著做,依次類推。 TPL-W20KN 微機控制電子減震疲勞試驗機 彈簧疲勞性能測試主要性能指標： 1. 最大試驗力： ±20kn 2. 試驗力分辨率： 0.01KN 3. 力值精確測量范圍: 2%FS-100%FS 4. 試驗力動態示值波動度： ±1%FS 5. 試驗力精度 ±0.5%FS 6. 位移分辨率： 0.001mm 7. 振幅行程： ±50mm 8. 頻率： 0.1-10Hz（根據幅頻特性原理，一般情況下變形量大的情況下,頻率會降低） 9. 試驗波形： 正弦波波形 10. 顯示： 計算機屏幕顯示 11. 電源： 220V，功率750W。 TPL-W20KN 微機控制電子減震疲勞試驗機 彈簧疲勞性能測試 設備主要配置： 序號 | 部件名稱 | 單位 | 數量 | 1. | 試驗主機 | 臺 | 1 | 2. | 高精密伺服電機 | 臺 | 1 | 3. | 高精密伺服驅動器 | 套 | 1 | 4. | 計測高精密伺服作動缸 | 套 | 1 | 5. | 高精度負荷傳感器 | 只 | 1 | 6. | 專用拉伸輔具 | 套 | 1 | 7. | 精密數據控制采集系統 | 套 | 1 | 8. | 專用疲勞測試軟件 | 套 | 1 | 9. | 聯想/惠普商用電腦 | 臺 | 1 | 10. | 聯想/惠普顯示器 | 臺 | 1 | 11. | 惠普噴墨打印機 | 臺 | 1 | 12. | 專用疲勞線纜 | 套 | 1 | 13. | 說明書、合格證書、裝箱單各一份 |
TPL-W20KN 微機控制電子減震疲勞試驗機 彈簧疲勞性能測試 軟件系統： 應用軟件提供測試所需的測試定義、執行、分析和報告功能
|
