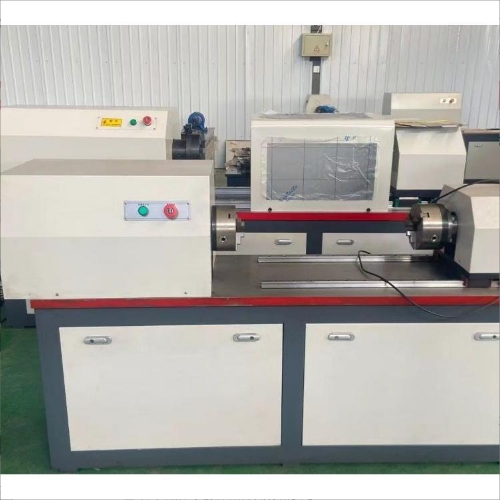

線材扭轉試驗機 鋼絲繩扭轉疲勞檢測臺 一、主要用途 線材扭轉試驗機 鋼絲繩扭轉疲勞檢測臺適用于測定直徑(或特征尺寸)為3-5.0mm 的金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材表面和內部的缺陷。 二、原理： 單向扭轉：試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數或試樣斷裂。 雙向扭轉：試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數后，向相反方向旋轉相同次數或試樣斷裂。 鋼絲繩扭轉疲勞檢測臺適用標準： 金屬線材扭轉試驗機適用于中華人民共和國標準GB/T 239.1-2012《金屬材料 線材 第一部分 單向扭轉試驗方法》、GB/T 239.2-2012《金屬材料 線材 第二部分 雙向扭轉試驗方法》，也適用于國際標準ISO 7800:2003《金屬線材單向扭轉試驗方法》和ISO 9649:1990《金屬線材雙向扭轉試驗方法》。 金屬線材扭轉試驗機應用領域： 該機主要用于大專院校、科研部門、工礦企業的力學實驗室的金屬線材的力學性能分析，也廣泛用于生產單位的在線檢測；主要行業有鋼廠高速線、預應力鋼絲廠、質量監督、科研院所、公路交通、建筑行業、鋼絲繩、電線電纜、電氣化鐵道用銅及銅合金導線、銅接觸線等生產和使用部門。  鋼絲繩扭轉疲勞檢測臺主機介紹： 1、機械結構： 該機型采用高性能交流電機作為動力輸出，配以高精度減速電機，從而使動力能平穩輸出。電機的驅動采用高可靠、高穩定變頻器，提高機器運行的平順性，降低功耗。一側夾頭固定在電機輸出軸，另一側夾頭固定在可移動軸承座。移動座采用直線軸承，摩擦阻力小，保證了軸向移動的平直度。軸向拉緊力采用砝碼施加，通過10:1的L型杠桿，將作用力施加在線材上。 2、控制單元： 控制系統選用進口Atmel微處理器，結合成熟的控制方法，使得控制單元在控制精度和運行穩定性方面得到保證。顯示屏選用工業級液晶屏，具有壽命長、性能穩定、視角寬等特點。計數器為抗干擾能力強的霍爾傳感器，該計數器同時還具有高靈敏度和較好的動態性能，本機具有自動判斷線材斷裂功能 鋼絲繩扭轉疲勞檢測臺技術指標： 型號 | EZ-5 | 工作方式 | 自動加載 | 顯示方式 | 液晶屏漢字菜單顯示 | 參數： |
| 1、夾持金屬線材直徑范圍 | 3.0≤d(D)＜5.0 | 2、兩夾具之間空間 | 500mm | 4、鉗口夾持范圍 | 3.0-5.0mm | 7、扭轉速度 | 30、60r/min | 8、速度誤差 | ＜±10% | 9、圈數最小讀數值 | 0.1 | 13、試驗機尺寸（長*寬*高） | 1250×430×600mm | 14、試驗機重量（凈重） | 140kg | 15、供電電源 | AC220V 50 Hz | 16、噪音 | ＜70 dB（A） | 17、裝配質量 | 符合國家標準GB/T2611 | 18、包裝、運輸 | 符合機械部標準 JB/T6147 | 隨機器清單 |
| 1、工具、砝碼 | 1套 | 2、技術資料等 | 1份 |
更多線材扭轉試驗機 鋼絲繩扭轉疲勞檢測臺資料請聯系我們。專業生產液壓wan能試驗機，疲勞試驗機，扭轉試驗機，高溫蠕變?cè)囼?yàn)機，彈簧試驗機，彎曲試驗機，沖擊試驗機，彎曲強度試驗機，抗拉強度試驗機等。
|
