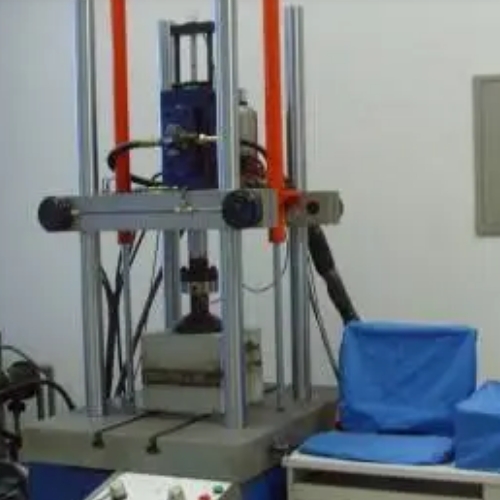

SDW-E2050微機控制雙通道壓扭試驗機 一、產品簡介： SDW-E100微機控制雙通道壓扭試驗機是專門針對高等院校、科研院所而設計的新一代微機控制測控系統。計算機系統通過全數字控制器，經兩路調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，及加載頭的扭轉完成試樣的拉伸、扭轉、壓縮扭轉等多種測試組合要求，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。 該系統最核心的地方兩路傳感器及加載系統相互耦合，測試過程中互不影響。 二、微機控制雙通道壓扭試驗機 主要技術指標： 1. zui大試驗力: 20kN 3. 試驗力測量范圍: 0.2%--100.%。 4. 試驗力示值精度:優于示值±0.5% 5. 試驗力分辨力:1/500000(全程不分檔或等效6檔) 5. 橫梁位移測量精度:分辨率高于0.001mm 6. 角度測量精度: 0.02度 7. 試驗速度范圍:0.001—500mm/min,無級調速 8. 速度控制精度:±1%(0.01~10mm/min); 9. 恒力、恒變形、恒位移控制范圍: 0.2%-100.%FS 10．恒力、恒變形、恒位移控制精度: 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 11.zui大扭矩：500N·m； 12.試驗扭矩示值相對誤差：1級（±1%） 13.試驗扭矩重復性相對示值誤差：≤1% 14.扭矩分辨力：0.01N.m 15.扭轉角測量范圍：無限制 16.最小讀數值：0.1° 17.扭轉角測量相對誤差：±1.0% 18.扭轉速度：0.1～360°/min 任意設定 19扭轉速度相對誤差：設定值的±1.0%以內 20扭轉方向：正轉 反轉 21. 試驗空間(可定制): A.拉伸空間:900mm B.壓縮空間:1000mm C.寬度:500mm 22. 夾具形式: 按試樣 23. 整機電源:單相,220V±10%,50Hz，功率：3kW 24. 工作環境:室溫—35℃,相對濕度不超過80% 25 主機尺寸:960mm×550mm×2050mm 26 重量:580 kg  三、微機控制雙通道壓扭試驗機 方案描述 1． 主機 1.1主機采用高鋼度框架結構，強度高、變形??； 1.2 采用進口高精度滾珠絲杠，傳動高效平穩； 1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙； 1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000； 1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象； 1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。 1.7NMRV高精度減速機，零背隙保證正反轉沒有間隙 1.8防耦合反力架，保證壓縮和扭轉時兩路傳感器互不影響。 四、微機控制雙通道壓扭試驗機 系統基本配置 1． 試驗機主機 (門式框架結構，) 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3高精度扭矩傳感器 1.4精密滾珠絲杠副 1.5精密減速機 1.6減速系統（圓弧齒同步帶傳動） 2．雙通道程控放大器（分辨力1/500000） 3． Winwdw專用控制軟件 4. 光電編碼器 5．附具：按客戶定制 6．HP品牌計算機 7．惠普A4噴墨打印機 8．技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 標簽：SDW-E2050微機控制雙通道壓扭試驗機
|
